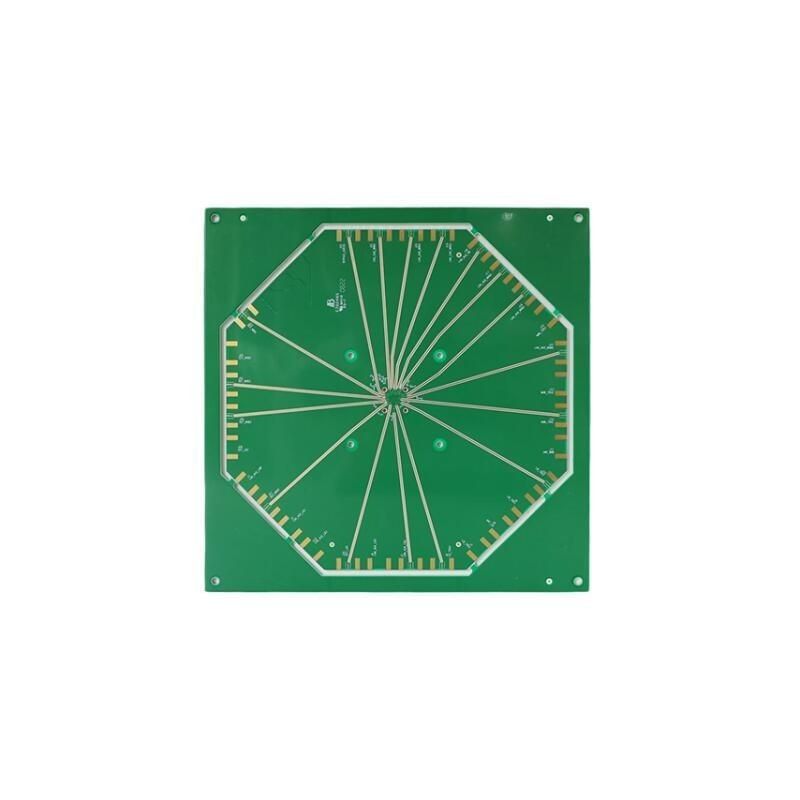

6 Lapisan RF Antenna PCB Frekuensi Tinggi Papan Kecepatan Tinggi Sampel PCB Bulk

6 Lapisan antena RF PCB frekuensi tinggi papan kecepatan tinggi Sampel bulk PCB
Untuk kustomisasi model PCB, pengguna harus mengunggah paket dikompresi dari file PCB (file Gerber adalah jenis terbaik) di akhir kustomisasi Untuk kustomisasi model baru,pengguna harus mengunggah paket yang dikompresi dari file PCB (file Gerber adalah jenis terbaik) di akhir halaman kustomisasi, jika ada instruksi papan lainnya (termasuk tetapi tidak terbatas pada: PDF, WORD, EXCEL, TXT, JPG, BMP), silakan masukkan juga paket yang dikompresi, sehingga kami dapat mencocokkan papan Anda 100%.

Multi-field PCB terutama terbagi menjadi,PCB komunikasi 5G,PCB untuk pesawat ruang angkasa,PCB server besar,PCB industri,PCB Medis Cerdas,PCB Internet Industri.

Manfaat dari PCB Berlapis-Lapisan
Multilayer PCB terdiri dari lebih dari dua lapisan yang ditumpuk bersama dengan via via atau buta via antara mereka.Ada setidaknya tiga lapisan konduktif dalam satu multilayer PCB dengan dua lapisan di luar dan satu lapisan di dalam PCBKarena proses manufaktur yang kompleks dan produksi yang lebih rendah, biaya multilayer pcb relatif lebih tinggi.PCBSINO telah mengkhususkan diri dalam manufaktur multilayer PCB selama bertahun-tahun.
Manfaat dari PCB Berlapis-Lapisan
Keuntungan dari PCB Multilayer (dibandingkan dengan PCB satu atau dua sisi)
Kepadatan perakitan yang lebih tinggi
Ukuran yang lebih kecil (penghematan ruang yang signifikan)
Peningkatan fleksibilitas
Fitur impedansi yang dikendalikan yang lebih mudah dimasukkan. Perisai EMI melalui penempatan lapisan daya dan tanah yang hati-hati.
Mengurangi kebutuhan untuk kabel kabel interkoneksi (mengurangi berat keseluruhan)
Pembuatan PCB multilayer - lay-up dan bonding
Lapisan luar dari multilayer kami terdiri dari lembaran kain kaca yang sudah diimpregnasikan dengan resin epoksi (prepreg) dan foil tembaga tipis.

PCB multilayer
PCB multilayer memiliki satu atau lebih pola konduktor di dalam papan, untuk meningkatkan area yang tersedia untuk kabel.Hal ini dicapai dengan menempel (PP) banyak papan sirkuit dua sisi bersama-sama dengan lapisan isolasi di antara.
Jumlah lapisan disebut sebagai jumlah pola konduktor terpisah - biasanya termasuk dua lapisan luar.tapi PCB dengan hampir 100 lapisan dapat dibuat.
Karena lapisan dalam PCB dilaminasi bersama-sama, sangat sulit untuk mengatakan berapa banyak yang ada, tapi jika Anda memeriksa sisi papan dengan pembesar lebih dekat Anda mungkin dapat menghitung mereka.
Superkomputer besar sering mengandung papan dengan PCB multilayer.


• Aplikasi PCB Multilayer
  Sementara manfaat berat dan ruang dari PCB multilayer sangat berharga untuk PCB Aerospace, PCB multilayer juga berlaku untuk banyak produk penting.di bawah ini adalah beberapa aplikasi lain menggunakan multilayer papan sirkuit cetak:
  Komputer
  Server file
  Penyimpanan data
  Transmisi sinyal
  Transmisi telepon seluler
  Telepon genggam
  Teknologi GPS
  Kontrol industri
  Sistem satelit
  Perangkat genggam tangan
  Peralatan pengujian
  Peralatan sinar-X
  Monitor jantung
  Teknologi scan kucing
  Akselerator atom
  Sistem alarm kebakaran pusat
  Reseptor serat optik
  Sistem deteksi nuklir
  Peralatan satelit ruang angkasa
  Analisis Cuaca

siapa kita

Satu sisi

Dilapisi melalui Lubang

Multi-Layer (Hingga 40 Layer) termasuk Via yang terkubur dan buta

Multi-layer dengan pemanas panas yang terikat

PCB fleksibel

PCB Flex-Rigid

Keuntungan kita.

Suhu Tinggi (Polyimide)

Microwave (PTFE)

Tembaga Invar Konstruksi

Emas khusus untuk 'Chip on Board'

Impedansi Terkontrol

Teknologi Aluminium Clad

Mengapa memilih kami?

Prototyping PCB Cepat / Cepat

Kualitas yang baik

Simulasi DFM
