Rumah > Produk > PCB PCBA > SMT pabrik PCB Pengembangan Layout dan Pick and Place PCBA

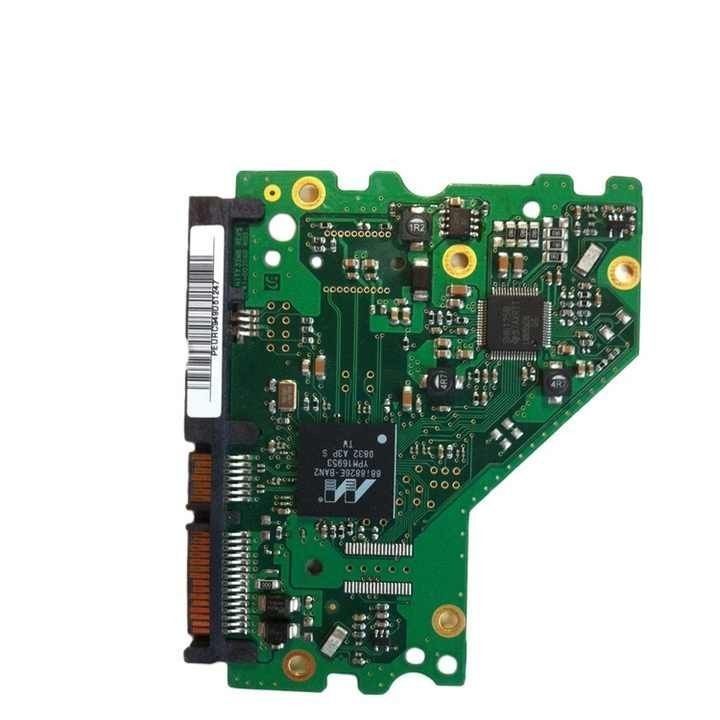

SMT pabrik PCB Pengembangan Layout dan Pick and Place PCBA

Rincian produk

Tempat asal: Cina

Nama merek: HUALIAN

Sertifikasi: RoHS, ISO

Nomor model: HUALIAN-PCBA185

Dokumen: Introduction of Hualian(1)....).pptx

Syarat Pembayaran & Pengiriman

Kuantitas min Order: 1 PCS

Harga: 0.04usd-1usd/pcs

Kemasan rincian: Tas ESD + Gelembung Dibungkus + Karton

Waktu pengiriman: 5-7 hari

Syarat-syarat pembayaran: T/T, L/C

Menyediakan kemampuan: 50000/Bulan

Dapatkan Harga Terbaik
Menyoroti:
Lapisan:
Berlapis-lapis
Bahan dasar:
Fr-4, Cem-1, Cem-3, Tinggi Tg, Fr4 Bebas Halogen
disesuaikan:
disesuaikan
Kondisi:
Baru
Paket Pengangkutan:
Tas ESD + Gelembung Dibungkus + Karton
Spesifikasi:
100mm*160mm
Merek dagang:
hualian
Asal usul:
Cina
Ukuran Paket:
50.00cm * 30.00cm * 20.00cm
Paket berat kotor:
10.000kg
Waktu Pimpin:
3 hari Untuk dinegosiasikan ( > 50 Potongan)
Lapisan:
Berlapis-lapis
Bahan dasar:
Fr-4, Cem-1, Cem-3, Tinggi Tg, Fr4 Bebas Halogen
disesuaikan:
disesuaikan
Kondisi:
Baru
Paket Pengangkutan:
Tas ESD + Gelembung Dibungkus + Karton
Spesifikasi:
100mm*160mm
Merek dagang:
hualian
Asal usul:
Cina
Ukuran Paket:
50.00cm * 30.00cm * 20.00cm
Paket berat kotor:
10.000kg
Waktu Pimpin:
3 hari Untuk dinegosiasikan ( > 50 Potongan)
SMT pabrik PCB Pengembangan Layout dan Pick and Place PCBA
Informasi dasar.
Model NO. PCBA185 Kondisi
Baru
Sertifikat ISO9001, ISO14001, IATF 16949, Ipc-a-610g, RoHS
Bahan PCB
Fr-4, Cem-1, Cem-3, Tg Tinggi, Fr4 Bebas Halogen
Bentuk PCB Bentuk persegi panjang, bulat, berlubang, berpotongan, kompleks Topeng Solder Hijau / Hitam / Putih / Merah / Biru / Kuning / Ungu.. dll
Ketebalan papan 0.2mm-8mm Ketebalan Tembaga 18um-3500um ((0.5- 100oz)
Layanan PCB/Componentssourcing/Assembly/Test/Package PCBA QA Uji penuh termasuk Aoi, uji dalam sirkuit (Ict)
Lapisan 1-36 Lapisan Ukuran PCB maksimal
1900mm*600mm
Perfiling Penggelek Routing, V-Cut, Beveling Perbaikan permukaan HASL/HASL Bebas Timah, Tin Kimia, Emas Kimia
Jenis PCB PCB kaku, HDI PCB, PCB fleksibel, PCB kaku-fleksibel Tes X-ray, Aoi, Uji dalam sirkuit (Ict), Uji fungsional
Kemasan PCBA Kemasan ESD, Kemasan tahan kejut, anti-terjatuh Paket Pengangkutan ESD Bag + Gelembung Dibungkus + Karton
Spesifikasi PCBA yang disesuaikan Merek dagang
Asal usul Dibuat di Cina
Kapasitas Produksi 50000/Bulan
Deskripsi Produk

PCB Development Layout and Pick and Place SMT Production PCBA
Shenzhen Hualian Weiyip Technology Co., Ltd. didirikan pada tahun 2011, dengan bengkel produksi seluas 5.000 meter persegi dan 600 karyawan.Pelanggan PCBA perusahaan termasuk mobil, komputer, kontrol industri, medis, tenaga dan energi, dll. Pelanggan koperasi kami termasuk SAGEMCOM dan PEGATRON
Berikut adalah daftar fungsi PCB kami:
1 sampai 36 lapisan PCB kaku dan 2 sampai 14 lapisan fleksibel dan PCB kaku fleksibel
Lubang buta/terkubur dengan laminasi berurutan
HDI mengembangkan teknologi lubang mikro dengan pengisian tembaga padat melalui lubang
· Pengisian on-off dan non-on-off dalam teknologi gasket
Tembaga berat hingga 12 ons ketebalan pelat hingga 6,5mm ukuran papan hingga 1010x610mm
Bahan khusus dan struktur campuran
Pembeli di pasar internasional memilih kami bukan hanya karena kapasitas produksi yang efisien, tapi juga karena kami memiliki mesin terbaru dan canggih,tim teknis yang terampil dan rantai pasokan yang matang.
Kami berkomitmen untuk mengejar kualitas produk dan efisiensi, menyediakan solusi yang sangat andal untuk pelanggan di seluruh dunia.Jika Anda memiliki pertanyaan silakan kunjungi showroom online kami atau hubungi kami untuk rincian lebih lanjut.
Kemampuan perakitan PCB
Artikel
Kemampuan
Keuntungan
---- Teknologi pemasangan permukaan profesional dan soldering melalui lubang
----Berbagai ukuran seperti 1206,0805,0603 komponen teknologi SMT
----ICT (dalam tes sirkuit), FCT (pengujian sirkuit fungsional)
---- PCB perakitan Dengan UL, CE, FCC, Rohs persetujuan
---- Teknologi pengelasan aliran balik gas nitrogen untuk SMT.
---- High Standard SMT & Solder Assembly Line
----Kapasitas teknologi penempatan papan dengan kepadatan tinggi yang saling terhubung.
Komponen
Passif Turun ke ukuran 0201
BGA dan VFBGA
Pembawa chip tanpa timah/CSP
Pengumpulan SMT sisi ganda
Fine Pitch sampai 0.8mils
BGA Perbaikan dan Reball
Penghapusan dan Penggantian Bagian
Jumlah
Prototype & Low Volume PCB Assembly,dari 1 papan hingga 250, atau hingga 1000 dan disesuaikan
Jenis Perhimpunan
SMT, Through-hole
Jenis Solder
Paste solder larut dalam air, bertimbun dan bebas timah
Ukuran Papan Telanjang
Yang terkecil:0.25*0.25 inci
Yang terbesar: 20 x 20 inci
Format File
File Gerber, File Pick-N-Place, Bill of Materials
Jenis Pelayanan
Kunci tangan, kunci tangan parsial atau pengiriman
Kemasan komponen
Potong pita, tabung, gulungan, bagian longgar
Membalik Waktu
Layanan hari yang sama untuk layanan 15 hari
Pengujian
Uji Probe Terbang, Pemeriksaan Sinar-X Uji AOI
Proses perakitan PCB
Pengeboran -- Eksposur -- Pemasangan -- Pemasangan & Pembuangan -- Pencoran -- Pengujian Listrik -- SMT -- Pemanasan Gelombang -- Pemasangan -- ICT -- Pengujian Fungsi -- Pengujian Suhu & Kelembaban

SMT pabrik PCB Pengembangan Layout dan Pick and Place PCBA 1



PCB Development Layout and Pick and Place SMT Production PCBAPCB Development Layout and Pick and Place SMT Production PCBA
PCB Development Layout and Pick and Place SMT Production PCBA
Apa yang kita butuhkan:
* File Gerber dari PCB telanjang
* Daftar bahan termasuk: Nomor bagian produsen, jenis bagian, jenis kemasan, lokasi komponen yang tercantum dengan penunjuk referensi dan jumlah
* Spesifikasi dimensi untuk komponen non standar
* Gambar perakitan, termasuk pemberitahuan perubahan
*Pilih dan tempatkan file
* Prosedur pengujian akhir (jika pelanggan membutuhkan kami menguji)

FAQ

T: File apa yang Anda gunakan dalam pembuatan PCB telanjang?

A: Gerber RS-274X, 274D, Eagle dan AutoCAD DXF, DWG,genesis2000... dll.

T: Format apa dari Bom Daftar yang kau sukai?

A: Kami lebih memilih format Excel yang mencakup: Nomor Bagian Komponen, Produsen, Jumlah, Informasi Nilai... dll.

T: Bagaimana saya bisa tahu pemrosesan tentang pesanan PCBA saya?

A: Setiap pelanggan akan memiliki penjualan untuk melayani Anda. Jam kerja kami: 9: 00AM-18: 30 PM dari Senin sampai Jumat, Sabtu dari 9: 00AM-12: 30 PM. Kami akan menjawab email Anda dalam 2 jam dalam waktu kerja kami.Dan Anda juga bisa menghubungi penjualan kami melalui telepon jika ada sesuatu yang mendesak.

T: Berapa lama kita akan mendapatkan penawaran setelah memberikan file PCB Gerber, daftar bom lengkap, lembar data bagian dan file PNP?

A: Kutipan akan dikirim dalam waktu kurang dari 2 hari kerja, untuk beberapa komponen khusus yang tidak dapat ditemukan di sini, Anda dapat menyarankan kami pengganti PN atau Anda dapat memberikan kepada kami.

T: Apakah semua PCBA akan diuji sebelum pengiriman jika kami menyediakan metode pengujian fungsi?

A: Ya, kami memastikan bahwa setiap PCBA akan diuji sebelum pengiriman, kami memastikan barang yang kami kirimkan dengan kualitas yang disetujui.
