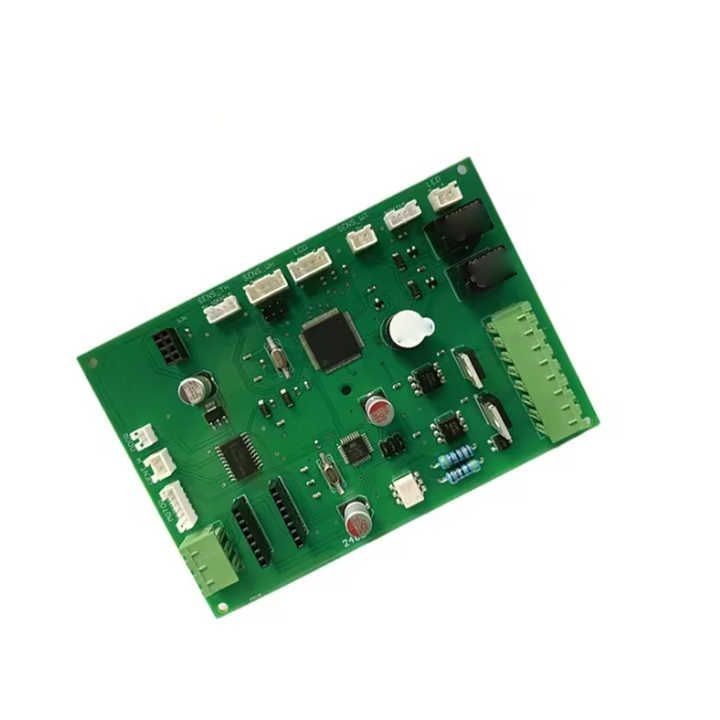

Rincian produk
Tempat asal: Cina
Nama merek: HUALIAN
Sertifikasi: RoHS, ISO
Nomor model: HUALIAN-PCBA185
Syarat Pembayaran & Pengiriman
Kuantitas min Order: 1 PCS
Harga: 0.04usd-1usd/pcs
Kemasan rincian: Tas ESD + Gelembung Dibungkus + Karton
Waktu pengiriman: 5-7 hari
Syarat-syarat pembayaran: T/T, L/C
Menyediakan kemampuan: 50000/Bulan
Model NO.: |
HUALIAN-PCBA185 |
Lapisan: |
Berlapis-lapis |
Bahan dasar: |
Fr-4, Cem-1, Cem-3, Tinggi Tg, Fr4 Bebas Halogen |
disesuaikan: |
disesuaikan |
Kondisi: |
Baru |
Paket Pengangkutan: |
Tas ESD + Gelembung Dibungkus + Karton |
Spesifikasi: |
1000 MM * 160 MM |
Merek dagang: |
hualian |
Asal usul: |
Cina |
Ukuran Paket: |
50.00cm * 30.00cm * 20.00cm |
Paket berat kotor: |
10.000kg |
Waktu Pimpin: |
3 hari Untuk dinegosiasikan ( > 50 Potongan) |
Model NO.: |
HUALIAN-PCBA185 |
Lapisan: |
Berlapis-lapis |
Bahan dasar: |
Fr-4, Cem-1, Cem-3, Tinggi Tg, Fr4 Bebas Halogen |
disesuaikan: |
disesuaikan |
Kondisi: |
Baru |
Paket Pengangkutan: |
Tas ESD + Gelembung Dibungkus + Karton |
Spesifikasi: |
1000 MM * 160 MM |
Merek dagang: |
hualian |
Asal usul: |
Cina |
Ukuran Paket: |
50.00cm * 30.00cm * 20.00cm |
Paket berat kotor: |
10.000kg |
Waktu Pimpin: |
3 hari Untuk dinegosiasikan ( > 50 Potongan) |
| Model NO. | Hualian-PCBA185 | Kondisi | Baru |
| Sertifikat | ISO9001, ISO14001, IATF 16949, Ipc-a-610g, RoHS |
Bahan PCB
|
Fr-4, Cem-1, Cem-3, Tg Tinggi, Fr4 Bebas Halogen |
| Bentuk PCB | Bentuk persegi panjang, bulat, berlubang, berpotongan, kompleks | Topeng Solder | Hijau / Hitam / Putih / Merah / Biru / Kuning / Ungu.. dll |
| Ketebalan papan | 0.2mm-8mm | Ketebalan Tembaga | 18um-3500um ((0.5- 100oz) |
| Layanan | PCB/Componentssourcing/Assembly/Test/Package | PCBA QA | Uji penuh termasuk Aoi, uji dalam sirkuit (Ict) |
| Lapisan | 1-36 Lapisan | Ukuran PCB maksimal | 1900mm*600mm |
| Perfiling Penggelek | Routing, V-Cut, Beveling | Perbaikan permukaan | HASL/HASL Bebas Timah, Tin Kimia, Emas Kimia |
| Jenis PCB | PCB kaku, HDI PCB, PCB fleksibel, PCB kaku-fleksibel | Tes | X-ray, Aoi, Uji dalam sirkuit (Ict), Uji fungsional |
| Kemasan PCBA | Kemasan ESD, Kemasan tahan kejut, anti-terjatuh | Paket Pengangkutan | ESD Bag + Gelembung Dibungkus + Karton |
| Spesifikasi | PCBA yang disesuaikan | Merek dagang | hualian |
| Asal usul | Dibuat di Cina | ||
| Kapasitas Produksi | 50000/Bulan |
| 1 sampai 36 lapisan PCB kaku dan 2 sampai 14 lapisan fleksibel dan PCB kaku fleksibel |
| Lubang buta/terkubur dengan laminasi berurutan |
| HDI mengembangkan teknologi lubang mikro dengan pengisian tembaga padat melalui lubang |
| · Pengisian on-off dan non-on-off dalam teknologi gasket |
| Tembaga berat hingga 12 ons ketebalan pelat hingga 6,5mm ukuran papan hingga 1010x610mm |
| Bahan khusus dan struktur campuran |
Spesifikasi
| Istilah | Spesifikasi Rinci Pembuatan Papan PCBA |
| Lapisan | 1-36lapisan |
| Bahan | FR-4, CEM-1, CEM-3, High TG, FR4 Bebas Halogen, FR-1, FR-2, Aluminium,Rogers,Taconic, Isola.. dll |
| Ketebalan papan | 0.4mm-4mm |
| Max.sisi papan yang selesai | 1900*600mm |
| Min. ukuran lubang yang dibor | 0.1mm |
| Lebar garis minimal | 2.95Mil |
| Jarak garis minimal | 2.95Mil |
| Penutup permukaan/pengolahan | HASL/HASL bebas timbal, timah kimia/Emas, emas perendaman/Perak, O.SP"Pelapisan Emas"Jari emas. |
| Ketebalan tembaga | 0.5-100oz |
| Warna topeng solder | hijau/hitam/putih/merah/biru/kuning/ ungu |
| Kemasan bagian dalam | Pengemasan vakum, kantong plastik |
| Kemasan luar | Kemasan standar karton |
| Toleransi lubang | PTH: ± 0.075,NTPH: ± 0.05 |
| Sertifikat | UL,ISO9001, ISO14001, ROHS, CQC,TS16949 |
| Perfiling Penggelek | Routing, V-CUT, Beveling |
| Pelayanan Pertemuan | Menyediakan layanan OEM untuk semua jenis perakitan papan sirkuit cetak |
| Persyaratan Teknis | Teknologi pemasangan permukaan profesional dan soldering melalui lubang |
| Berbagai ukuran seperti 1206,0805,0603 komponen teknologi SMT | |
| Teknologi ICT ((In Circuit Test),FCT ((Functional Circuit Test) | |
| Perhimpunan PCBA Dengan CE, FCC, persetujuan Rohs | |
| Teknologi pengelasan aliran balik gas nitrogen untuk SMT | |
| Standar tinggi SMT& Solder Assembly Line | |
| Kapasitas teknologi penempatan papan dengan kepadatan tinggi yang saling terhubung | |
| Quote&Produksi Kebutuhan | Gerber File atau PCBA File untuk Pabrik Papan PCBA Telanjang |
| Bom ((Bill of Material) untuk perakitan, PNP ((Pick and Place file) dan komponen Posisi juga dibutuhkan dalam perakitan |
|
| Untuk mempersingkat waktu penawaran, tolong berikan kami nomor bagian penuh untuk setiap komponen, Jumlah per papan juga jumlah untuk Perintah. |
|
| Panduan pengujian & Fungsi Metode pengujian untuk memastikan kualitas mencapai hampir 0% tingkat scrap |
| Layanan OEM PCB Assembly |
| Pembelian bahan komponen elektronik |
| Pembuatan PCB telanjang |
| Kabel, perakitan kabel-harness, logam lembaran, layanan perakitan kabinet listrik |
| Layanan perakitan PCB: SMT, BGA, DIP |
| Uji PCBA: AOI, Uji Dalam Sirkuit (ICT), FungsinUji (FCT) |
| Layanan Lapisan Konformal |
| Prototyping dan Produksi Massal |
| Layanan PCBA ODM |
| PCB Layout, PCBA Desain Menurut Ide Anda |
| PCBA Copy/Clone |
| Desain Sirkuit Digital / Desain Sirkuit Analog / Desain lRF / Desain Perangkat Lunak Tertanam |
| Firmware dan Mikrokode Pemrograman Aplikasi Windows (GUI) Pemrograman/Windows Device Driver (WDM) Pemrograman |
| Desain Antarmuka Pengguna Tertanam / Desain Perangkat Lunak Sistem |
| * File Gerber dari PCB telanjang |
| * Daftar bahan termasuk: Nomor bagian produsen, jenis bagian, jenis kemasan, lokasi komponen yang tercantum dengan penunjuk referensi dan jumlah |
| * Spesifikasi dimensi untuk komponen non standar |
| * Gambar perakitan, termasuk pemberitahuan perubahan |
| *Pilih dan tempatkan file |
| * Prosedur pengujian akhir (jika pelanggan membutuhkan kami menguji) |
